		※ 受注生産品です。　　　　設置場所に合わせて1台より製作します。

　■ 本体仕様

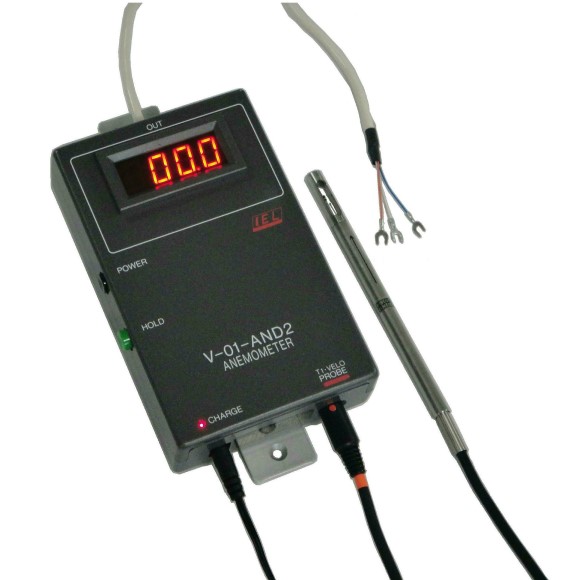

型　式	Ｖ－０１－ＡＮＤ２ＨＳ
表　示	赤色７セグＬＥＤ
本体寸法	100(ｗ)　×　160(ｈ)　×　38(ｄ)　mm
本体重量	４００ｇ
出　力	電流： 4～20ｍＡ　または　電圧： 0～（　）Vのいずれか選択
電　源	AC_100～240V （付属のACアダプタを使用）

受注生産のため、下記項目を選択していただきます。

１	測定項目（風速or風量）および測定範囲	□(ａ）風速（m/s）　　　 0 ～（　　　　）m/s □(ｂ）風量（m³/min）　 0 ～（　　　　）m³/min　　　 □(ｃ）風量（m³/h）　　 0 ～（　　　　）m³/h
２	ダクト形状（風量測定の場合）　※風速を選択した場合は必要ありません	□(ａ) 丸型ダクト　：　内寸（　　　　　）mm □(ｂ) 角型ダクト　：　内寸（　　　　）mm×（　　　　）mm
３	出力方式	□(ａ) 電流：4～20mA □(ｂ) 電圧：0～（　）V（電圧の範囲は変更可能です）
４	センサプローブ形状	□(a) φ8　有指向性窓付きタイプ □(b) 無指向性タイプ
５	センサプローブ長さ（ａ）有指向性　　　　　　　　　　（ｂ）無指向性	□（a-1）φ8×150mm　　□（a-2）φ8×200mm　　□（a-3）φ8×（　　　）mm □（b-1）φ6×110mm+φ8×40mm　　□（b-2） φ6×（　　　）mm+φ8×40mm
６	センサケーブル長さ（５ｍ超は別料金）	□(a) 1.5m　　　　□(b) 5m　　　　□(c) （　　　　）m　［ご指定下さい］
７	センサプローブダクト取付金具の有無　（オプション品）	□(a) あり　　□(b) なし

（ａ）　有指向性センサプローブ　参考図

（ｂ）　無指向性センサプローブ　参考図
